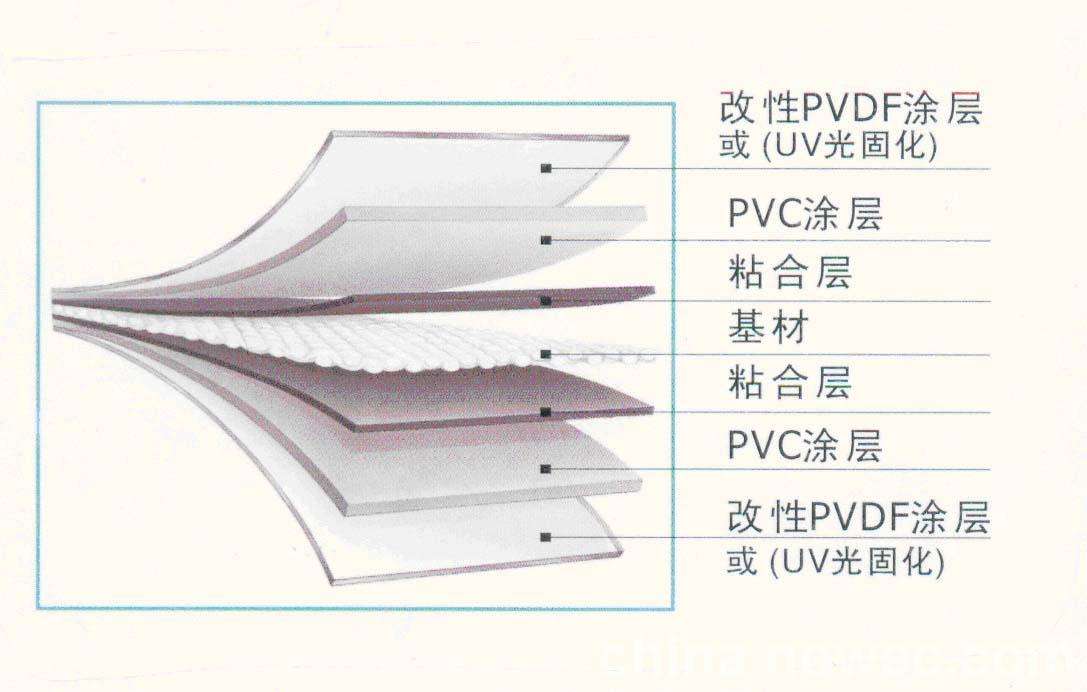

經過專家的試驗研究，從廣州膜結構膜材厚度及膜材的抗拉強度、連接強度和撕裂強度，結果表明室外與室內的膜材自然老化程度上，會出現(xiàn)有不同的現(xiàn)象，還有不同的反應，可以經過是從自然老化的現(xiàn)象中給出不同的結論。如下：

  1、自然環(huán)境下老化的膜材，其膜面顏色變?yōu)辄S灰色且厚度增加，而室內老化的膜材，其表面仍為白色并具有光澤；無論是自然老化還是室內老化的膜材，其抗拉強度、連接強度和撕裂強度都出現(xiàn)了不同程度的降低，并表現(xiàn)出較大的離散性，撕裂強度的變化更為顯著。

  2、膜材老化后，其撕裂強度的降低比抗拉強度的降低更為顯著，并表現(xiàn)出更大的離散性；2種試樣經緯向撕裂強度的試驗結果表明無論是自然老化還是非自然暴露情況下的老化，膜材基層纖維的老化具有一致性。

  3、膜材長期存放在室內空氣當中，其經緯向抗拉強度也會降低，表明膜材在非自然暴露情況下也存在老化現(xiàn)象，而此種老化并未導致膜材厚度的變化。

  4、膜材經過自然老化后，其厚度會增加，進而影響膜材的力學性能，這表現(xiàn)在發(fā)生自然老化后，膜材經緯向抗拉強度的降低幅度大于同期室內保存的膜材；此外，索痕只會影響膜材破壞時斷裂的位置，而不會降低其抗拉強度。

  5、連接焊縫既會影響膜材的抗拉強度，也會影響膜材斷裂的位置。

  6、不論是經過自然老化還是非自然暴露情況下的老化，PVDF膜材的抗拉強度、連接強度和撕裂強度都會出現(xiàn)不同程度降低.膜材力學性能的降低同膜材涂層的老化和基材的老化具有一定的關聯(lián)性，下一步工作應對同一批老化后的膜材進行涂層強度和基材強度的測定，研究涂層老化和基材老化對膜材力學性能的影響，為建立人工加速老化試驗和自然老化試驗之間的關系提供依據(jù)。

  從以上看出，廣州膜結構膜材PVDF自然老化中，分為有戶外自然老化的力學性能程度高低和室內自然老化的力學性能程度高低，兩者中會有不同的破壞性。

  如果您對“廣州膜結構PVDF膜材自然老化的單軸力學性能結論”有什么疑問的可以咨詢我們官網在線客服，我們會第一時間為你服務。我們始終堅持：質量優(yōu)先，業(yè)主至上；
